Envolvente de tensión, sistema Tipo 10

04

Generadores industriales en hospitales:continuidad para vidas, no solo para datos

Qué exigen NFPA 99 y NFPA 110 a la energía de emergencia de un hospital, cómo se prueba un generador para que arranque el día que importa y dónde fallan las plantas que solo se encienden en el apagón.

Serie
Energía de respaldo
Publicación
Octubre 2026
Lectura
12 min
Nivel
Directivo-técnico
Citas verificadas
8

Lo esencial en una página

Resumen ejecutivo

En un hospital, la energía de respaldo alimenta ventiladores mecánicos, quirófanos, la iluminación de las rutas de evacuación y la refrigeración de medicamentos. Por eso las normas que se usan como referencia en la región —NFPA 99 para instalaciones de salud y NFPA 110 para sistemas de emergencia— tratan al generador hospitalario como un sistema de Nivel 1: aquel cuya falla puede causar pérdida de vidas o lesiones graves [1]. Esa clasificación cambia el diseño, la prueba y el mantenimiento.

Este documento resume lo que piden esas normas en tres decisiones —arquitectura de transferencias, régimen de pruebas con carga y mantenimiento— y las contrasta con la práctica frecuente de las plantas que solo se encienden durante un corte. La exposición local está medida: las empresas hondureñas encuestadas por el Banco Mundial reportaron 2.4 cortes eléctricos en un mes típico y pérdidas de 2.1 % de las ventas en las empresas afectadas [6].

10 s

Tiempo máximo para restablecer los ramales de seguridad de vida y crítico (Tipo 10)

NFPA 110 [1]

30 %

Carga mínima de placa en la prueba mensual de 30 minutos

Joint Commission, vía ASCO [4]

4 h

Prueba continua del generador cada 36 meses

Joint Commission, vía ASCO [4]

2.4

Cortes eléctricos en un mes típico, empresas hondureñas

Banco Mundial [6]

Introducción

El problema, dimensionado

Un director de mantenimiento hospitalario responde por un sistema que casi nunca trabaja y que no puede fallar cuando trabaja. El generador pasa la mayor parte del año detenido; la red pública lo llama a operar sin aviso, a cualquier hora y con la carga que esté conectada en ese momento. En ese intervalo, la tolerancia de las cargas es desigual: la iluminación de egreso y los equipos de soporte vital necesitan energía en segundos, mientras un sistema de aire acondicionado general puede esperar.

La exposición en Honduras está documentada. Las empresas encuestadas por el Banco Mundial reportaron 2.4 cortes en un mes típico, contra 2.0 en el promedio de América Latina y el Caribe, con pérdidas de 2.1 % de las ventas en las empresas afectadas [6]. Un hospital no factura como una planta industrial, pero vive el mismo patrón de red: cada corte es un arranque real de su sistema de emergencia, con pacientes conectados.

El riesgo crece con el uso escaso. Un motor diésel que durante años arranca sin carga acumula combustible sin quemar en el escape —el fenómeno conocido como wet stacking— y pierde capacidad de tomar carga [4]; una transferencia automática que no se ejercita puede no cerrar cuando la llaman. Ninguna de esas fallas aparece en una inspección visual. Un generador que solo arranca en vacío llega al apagón sin haber demostrado que puede sostener al hospital.

Un generador hospitalario demuestra su valor en las pruebas mensuales con carga.

La tesis en una línea, sección 1
Lámina. Envolvente de tensión de un sistema Tipo 10: la red cae en t0 y los ramales de seguridad de vida y crítico vuelven antes de 10 segundos. Elaboración propia con base en NFPA 110 [1].

Contexto

Qué piden las normas y dónde falla la práctica

NFPA 110: tres coordenadas

NFPA 110 clasifica cada sistema de energía de emergencia con tres coordenadas [1]. La clase fija las horas que debe operar a carga nominal sin reabastecerse; la Clase X corresponde al tiempo que exija la aplicación, el código o el usuario. El tipo fija los segundos máximos entre la pérdida de energía y su restablecimiento: un Tipo 10 restablece en 10 segundos. El nivel distingue la consecuencia de la falla: Nivel 1 cuando puede causar pérdida de vidas o lesiones graves; Nivel 2 en los demás casos.

NFPA 99: el sistema eléctrico esencial

Para hospitales, NFPA 99 exige que la fuente en sitio de los sistemas eléctricos esenciales Tipo 1 y Tipo 2 se clasifique como Tipo 10, Clase X, Nivel 1 [2][3]. El sistema se divide en tres ramales: seguridad de vida (iluminación de egreso, alarmas, señalización), crítico (áreas y equipos de atención al paciente) y equipos (cargas mecánicas mayores, que admiten conexión con retardo) [2]. La división ocurre en los interruptores de transferencia automática (ATS): un ATS por ramal, cada uno con su secuencia.

La práctica recomendada IEEE 602

IEEE 602-2007, el «White Book», fue la práctica recomendada de diseño eléctrico hospitalario y figura como retirada desde el 25 de marzo de 2021 [7]. Ingelmec la consulta como criterio y basa las exigencias verificables en NFPA 99 y NFPA 110.

Tres prácticas que fallan

  • Probar en vacío. El arranque semanal sin carga confirma que el motor gira. Deja sin probar la capacidad de sostener el hospital y no quema los depósitos del escape [4].
  • Un solo ATS para todo el edificio. Mezclar ramales en una transferencia obliga a conectar las cargas mecánicas en el mismo instante que el soporte vital: el generador recibe todo el escalón de carga dentro de los 10 segundos.
  • Registro informal. Sin fecha, porcentaje de carga, tiempo de transferencia y temperatura de escape por prueba, el hospital no puede demostrar el estado del sistema ante una auditoría ni detectar su degradación mes a mes.

Metodología

Cinco verificaciones en orden

Ingelmec evalúa el sistema de energía de emergencia de un hospital con cinco verificaciones. Las dos primeras describen el sistema; las tres siguientes demuestran que funciona.

  1. Inventario de cargas por ramal. Cada circuito asignado a seguridad de vida, crítico o equipos, con su potencia medida. El resultado es el escalón de carga que el generador recibe en los primeros 10 segundos y el que llega después con retardo [2].
  2. Arquitectura de transferencia y paralelismo. Un ATS por ramal; con dos o más generadores, tablero de sincronización con prioridad de cargas, de modo que ante la falla de una unidad se libere primero el ramal de equipos. La redundancia N+1 se dimensiona contra la suma de los ramales de seguridad de vida y crítico.
  3. Prueba mensual con carga. Doce pruebas al año, separadas entre 20 y 40 días, de al menos 30 minutos continuos con carga de 30 % o más de la placa, o con la temperatura de escape que recomienda el fabricante; transferencias ejercitadas cada mes [4][5].
  4. Banco de carga y prueba de 36 meses. Si las pruebas mensuales no alcanzan el 30 %, un banco de carga suplementario cada 12 meses; y cada 36 meses, 4 horas continuas con al menos 30 % de la placa [4].
  5. Combustible, baterías y registro. Autonomía de diésel declarada por escrito —la Clase X la fija el hospital con su autoridad competente [1]—, análisis del combustible almacenado, baterías de arranque con prueba de carga y bitácora de cada evento, real o de prueba.
Red ENEEGGeneradorTipo 10, Clase X, Nivel 1normalemergenciaATS 110 sSeguridad de vidaegreso, alarmasATS 210 sCríticoatención al pacienteATS 3retardoEquiposclimatización, bombasUPSTipo UUna transferencia por ramal; el ramal de equipos entra con retardo.
Figura 1. Sistema eléctrico esencial hospitalario: dos fuentes, tres ramales y una transferencia por ramal; el ramal de equipos se conecta con retardo. Elaboración propia con base en Kohler [2] y NFPA 110 [1].
Tabla 1Régimen de pruebas con carga
PruebaFrecuenciaCondiciónReferencia
Generador con carga12 al año, entre 20 y 40 días30 min continuos; 30 % de placa o temperatura de escape del fabricanteEC.02.05.07 EP 4–5
Transferencias (ATS)12 al añoEjercicio de transferenciaEC.02.05.07 EP 6
Banco de cargaCada 12 meses si las mensuales no llegan a 30 %Carga suplementaria con bancoEC.02.05.07 EP 5
Prueba prolongadaCada 36 meses4 h continuas, 30 % de placa o másEC.02.05.07 EP 7–8
Prueba fallidaAl ocurrirMedidas de protección y nueva prueba tras la reparaciónEC.02.05.07 EP 9–10

Fuente: ASCO, resumen de Joint Commission EC.02.05.07 [4]; Joint Commission [5].

Análisis con evidencia

Hallazgos: lo que muestran las pruebas

Hallazgo 1El 30 % responde a una razón física

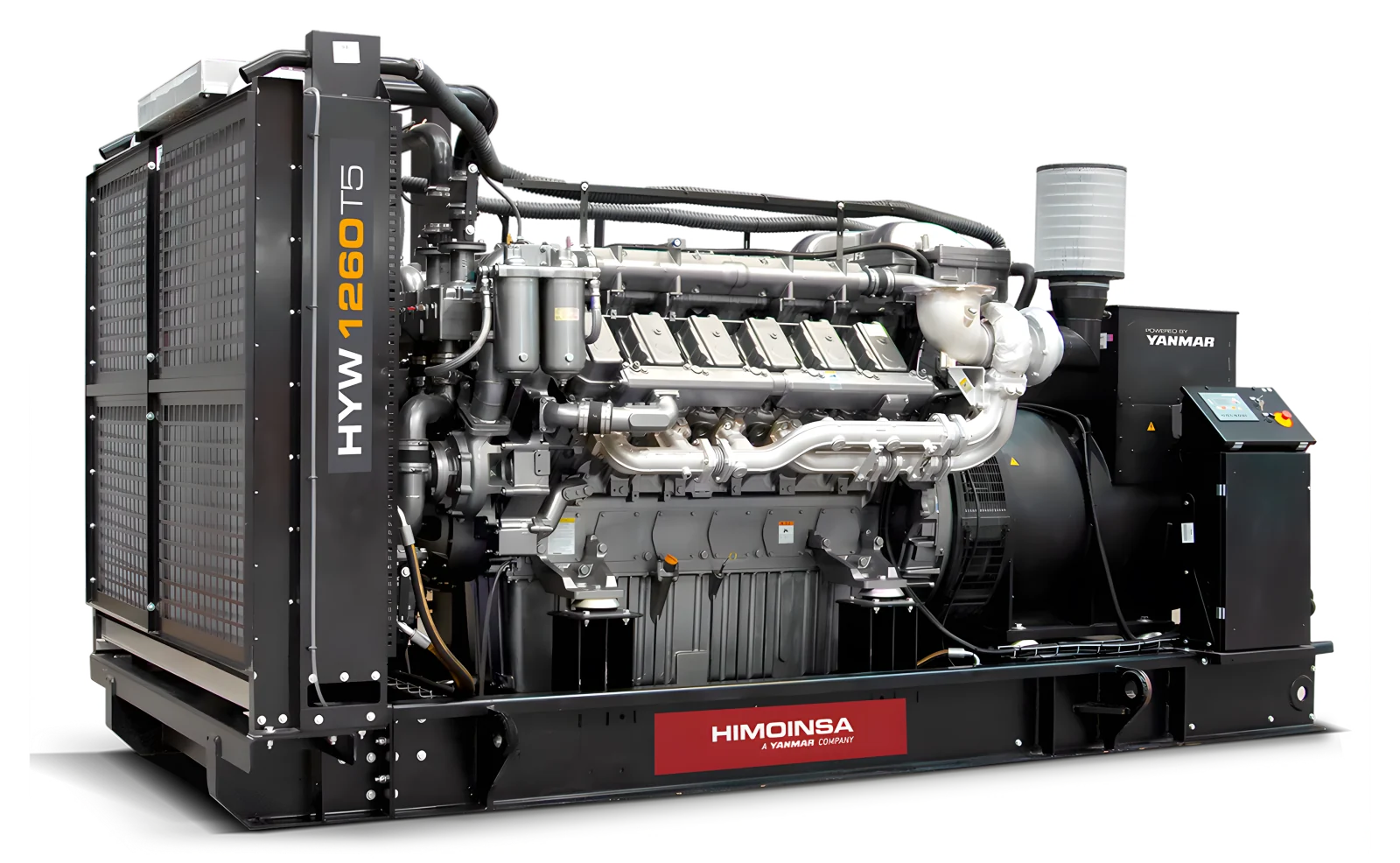

HimoinsaGrupo electrógeno diésel HIMOINSA HYW-1260 T5 con motor Yanmar, versión abierta sobre bancada
Grupo electrógeno diésel de más de 1 MWe con motor Yanmar, diseñado por HIMOINSA para aplicaciones de emergencia como hospitales y centros de datos. Imagen: Himoinsa, «Generator sets for hospitals and healthcare», 2026.

El umbral de 30 % de la placa existe porque un diésel con poca carga no alcanza la temperatura de escape que quema los depósitos de combustible. ASCO advierte además que, según la hora del día, la carga del edificio puede no llegar a ese 30 %: en esos casos el banco de carga es el único modo de cumplir la prueba y de limpiar el motor [4]. Un hospital de noche, con quirófanos cerrados, es el caso típico.

Hallazgo 2La red hondureña convierte cada mes en una prueba real

Si un hospital vive el promedio de cortes que reportaron las empresas hondureñas, 2.4 por mes [6], su sistema de emergencia arranca cerca de 29 veces al año por la red, además de las 12 pruebas programadas. Son unas 41 transferencias anuales con carga real o de prueba. Ese número cambia la conversación con la dirección financiera: el desgaste de interruptores, baterías de arranque y relés de transferencia se mide en eventos, y el plan de mantenimiento debe contarlos.

Tabla 2Cargas, ramal y tolerancia
CargaRamalToleranciaSolución de ingeniería
Iluminación de egreso, alarmas, señalizaciónSeguridad de vida10 s máximoGenerador y ATS dedicado
Quirófanos, UCI, soporte vitalCrítico10 s máximoGenerador y ATS dedicado; UPS donde el equipo lo exija
Imagenología, servidores clínicos, laboratorioCrítico o equipos, según diseñoSin interrupciónUPS de doble conversión aguas abajo del generador
Climatización general, bombas, elevadoresEquiposConexión con retardoATS con retardo y prioridad de cargas

Fuentes: Kohler [2]; NFPA 110 [1]; criterio Ingelmec.

Hallazgo 3Lo que no tolera 10 segundos va en UPS

VertivUPS trifásico Vertiv Liebert NXC
Trifásico de doble conversión, 30–200 kVA. Imagen: Vertiv, «Three-Phase UPS Catalogue», 2018.

Un resonador, un analizador de laboratorio a mitad de corrida o el servidor del expediente clínico no esperan 10 segundos. NFPA 110 reconoce esa categoría como Tipo U, de suministro prácticamente ininterrumpido [1]. En la práctica, el generador sostiene la autonomía y un UPS de doble conversión cubre el hueco de transferencia: dos equipos, un solo sistema, y la coordinación entre ambos (capacidad del generador para alimentar la carga no lineal del UPS) se calcula en el diseño.

Hallazgo 4La continuidad se contrata con un responsable

Ingelmec opera en sectores críticos de Honduras desde 1987: 39 años de respaldo energético para banca y hospitales, con un caso hospitalario de generación entre sus referencias documentadas y atención de averías 24×7×365 [8]. El mismo responsable que diseña la transferencia la prueba cada mes, porque conoce el escalón de carga que el sistema espera recibir.

Accionable

Seis recomendaciones

  • Mida la carga real de cada ramal. Antes de ampliar el generador o agregar un ATS, registre la demanda de seguridad de vida, crítico y equipos durante al menos una semana. Ese inventario decide el tamaño y la secuencia [2].
  • Separe las transferencias por ramal. Un ATS por ramal y retardo programado para equipos: el escalón inicial queda limitado al soporte vital y a la seguridad de vida.
  • Pruebe con carga cada mes y registre. 30 minutos, 30 % de la placa o temperatura de escape del fabricante, con fecha, carga, tiempo de transferencia y responsable en bitácora [4].
  • Programe el banco de carga cuando el edificio no llegue al 30 %. Una vez al año, y la prueba de 4 horas cada 36 meses; ambas pueden combinarse según la FAQ de Joint Commission [4][5].
  • Ponga en UPS lo que no tolera 10 segundos. Imagenología, laboratorio y sistemas clínicos detrás de un UPS de doble conversión coordinado con el generador [1].
  • Contrate pruebas y mantenimiento con el mismo responsable del diseño. Ingelmec ofrece contratos Por Demanda, Avanzado y Premium, este último con tiempos de respuesta garantizados por contrato y averías 24×7×365 [8].

Cierre

Conclusión

El generador de un hospital protege vidas y por eso las normas lo clasifican como Nivel 1, Tipo 10 [1][2]. Esa clasificación se cumple en tres lugares: en el diseño, con un ramal por transferencia y retardo para equipos; en la prueba, con carga real cada mes, banco de carga cuando haga falta y cuatro horas cada tres años [4]; y en el registro, que convierte cada arranque en evidencia. En una red con 2.4 cortes al mes [6], el sistema se prueba aunque nadie lo programe. La diferencia está en saber de antemano cómo va a responder.

Fuentes verificadas

Referencias

  1. 01

    NFPA, «An Overview of NFPA 110» (blog, enero de 2023): clase, tipo (Tipo 10 = 10 s; Tipo U) y nivel (Nivel 1 = riesgo de pérdida de vidas).

    www.nfpa.org/news-blogs-and-articles/blogs/2023/01/23/an-overview-of-nfpa-110
  2. 02

    Kohler Power Systems, «Power Generation for Healthcare Facilities» (Power Systems Topics 141): sistemas eléctricos esenciales Tipo 1 y 2 con fuente NFPA 110 Tipo 10, Clase X, Nivel 1; ramales de seguridad de vida, crítico y equipos; transferencias con retardo.

    resources.kohler.com/power/kohler/industrial/pdf/PowerGenerationforHealthcareFacilitiesWP.pdf
  3. 03

    NFPA 99, Comité Técnico de Sistemas Eléctricos, acta de agosto de 2025 (ciclo A2026): la fuente en sitio de los sistemas eléctricos esenciales Tipo 1 y Tipo 2 se clasifica como Tipo 10, Clase X, Nivel 1.

    docinfofiles.nfpa.org/files/AboutTheCodes/99/99A2026CYCLE_HEA-ELS_SDMinutes_08_25.pdf
  4. 04

    ASCO Power Technologies, «Load Banks for Hospitals and Healthcare Facilities» (white paper): resumen de Joint Commission EC.02.05.07 EP 4–10 (prueba mensual de 30 min con 30 % de placa, banco de carga anual, 4 h cada 36 meses, transferencias mensuales) y efecto wet stacking.

    www.curtispowersolutions.com/hubfs/Files/Technical%20Information/ASCO/White%20Papers/Load%20Banks/asco-load-banks-for-healthcare-v3-wp-en-na_186727_0.pdf
  5. 05

    The Joint Commission, «When are annual emergency generator load tests required?» (FAQ de estándares, EC.02.05.07).

    www.jointcommission.org/standards/standard-faqs/laboratory/environment-of-care-ec/000001265/
  6. 06

    Banco Mundial, Enterprise Surveys, «Honduras 2016 Country Profile»: 2.4 cortes eléctricos en un mes típico (América Latina y el Caribe: 2.0) y pérdidas de 2.1 % de las ventas.

    www.enterprisesurveys.org/content/dam/enterprisesurveys/documents/country-profiles/Honduras-2016.pdf
  7. 07

    IEEE 602-2007, «Recommended Practice for Electric Systems in Health Care Facilities» (White Book): estado inactivo, retirada el 25.03.2021.

    www.en-standard.eu/ieee-602-2007-ieee-recommended-practice-for-electric-systems-in-health-care-facilities-color-book-series/
  8. 08

    Ingelmec, datos institucionales (2026): operación desde 1987, 39 años; respaldo energético para banca y hospitales; caso documentado «Hospital de referencia — generación»; contratos Por Demanda, Avanzado y Premium; averías 24×7×365.

    Documento interno o catálogo; sin URL pública
